2478792 5551814 2344488 3500973329D E329D E329LC E325 E320 E323 E328 BỘ KÍN KÍN GẦM CÁNH TAY 2478792 5551814 2344488

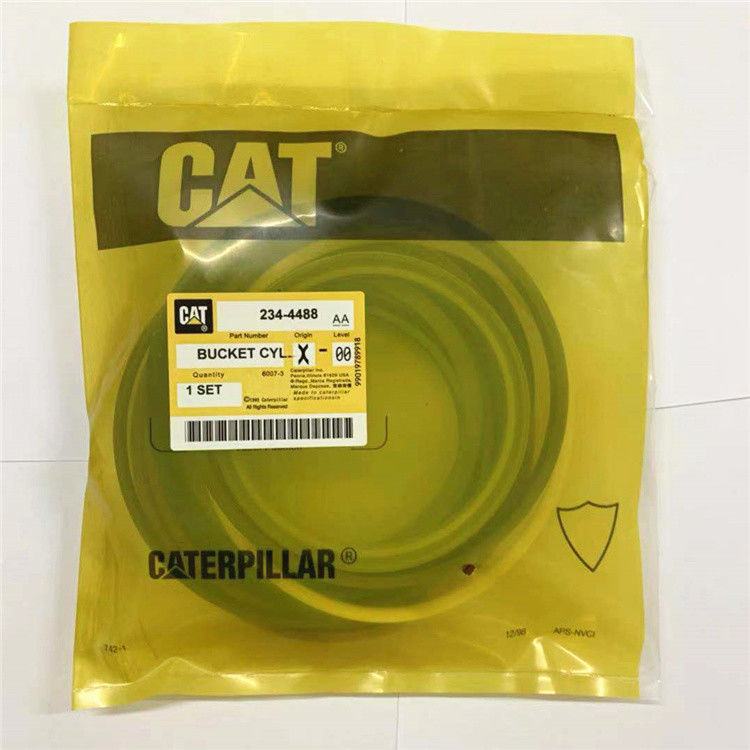

329D E329D E329LC E325 E320 E323 E328 BỘ CÔNG CỤ NỀN TẢNG CÁNH TAY BOOM XÔ SEAL 2478792 5551814 2344488 3500973 1915619

Tất cả các quốc gia Ag Các bộ phận Các bộ phận Bộ phớt thủy lực ASAP - Thanh xi lanh phù hợp 322CL 325DLN 322CLN 324DL 322C 325DL 2478792
Tất cả các quốc gia Ag Các bộ phận Các bộ phận CÀNG SỚM CÀNG TỐT Tương thích với (các) Công trình & Công nghiệp 322C, 322CL, 322CLN, 324DL, 325DL, 325DLN ||Thay thế số OEM 2478792 ||Tất cả các bộ phận máy kéo mới, được xây dựng lại và đã qua sử dụng đều được bảo hành 1 năm

1915619 Bộ phớt xi lanh mới phù hợp với các mẫu máy đào 325B +
Các bộ phận hậu mãi đáng tin cậy Tên của chúng tôi nói lên tất cả Một bộ phớt xi lanh thay thế hậu mãi mới Phù hợp với các kiểu máy đào: 325B, 325C, 330 ||Kho Hàng Khác Nhau Theo Kho - Vui Lòng Tham Khảo Thời Gian Giao Hàng Ước Tính Để Chúng Tôi Shipp Chính Xác Nhất ||Chúng tôi cung cấp số Oem làm tài liệu tham khảo cho khách hàng khi đặt hàng.Vui lòng xác minh sự phù hợp bằng cách giới thiệu chéo ||Chúng tôi cung cấp dịch vụ vận chuyển miễn phí trên toàn cửa hàng đối với bất kỳ sản phẩm nào khác ngoài kính, đề can, sơn xịt và ghế ngồi.||Xin lưu ý rằng một số danh sách sử dụng hình ảnh chứng khoán làm tài liệu tham khảo cho khách hàng.

Thủ tục lắp ráp
Bảng 1
công cụ bắt buộc
Dụng cụ Số bộ phận Bộ phận Mô tả Số lượng
Kìm vòng giữ A 1P-1857 1
B 1U-6683 Bộ mở rộng vòng 1
Giữ tất cả các bộ phận sạch sẽ khỏi chất gây ô nhiễm. Chất gây ô nhiễm có thể gây mài mòn nhanh chóng và rút ngắn tuổi thọ của các bộ phận.
Đảm bảo rằng tất cả các bộ phận đều sạch sẽ và không bị mài mòn và hư hỏng.Nếu cần, hãy thay thế bất kỳ bộ phận nào bị mòn hoặc hư hỏng.
Hình minh họa 1 g03454416
Nếu pít-tông ban đầu đã được lắp ráp, hãy làm theo Bước 2.a đến Bước 2.e để lắp các vòng pít-tông.
Đặt lò xo của vòng điều khiển dầu (3) vào rãnh vòng dầu trong pít-tông (4).Dây trung tâm phải được luồn vào bên trong phần cuối của lò xo.
Định vị vòng kiểm soát dầu có chữ "TOP" ở vị trí hướng lên trên.Sử dụng Dụng cụ (B) để lắp vòng kiểm soát dầu (3) lên trên pít-tông và lò xo.Lưu ý: Đảm bảo rằng dây trung tâm cách khe hở vòng 180 độ.
Dùng Dụng cụ (B) để lắp vòng nén trung gian (2) vào rãnh thứ hai trong piston (4).Từ "TOP" phải hướng lên trên.Mặt vát ở mặt trong phải hướng xuống dưới.
Sử dụng Dụng cụ (B) để lắp vòng nén trên cùng (1) vào rãnh trên cùng của pít-tông (4).Từ "TOP" phải hướng lên trên.Lưu ý: Đảm bảo rằng vòng nén trên cùng được lắp với Chamfer (W) ở vị trí hướng lên.
Định vị các khe hở của vòng piston cách nhau khoảng 120 độ.Lưu ý: Cụm pít-tông mới được cung cấp cùng với các vòng pít-tông mới.
Hình minh họa 2 g02210673
Hình minh họa 3 g02090053
Việc tháo bạc lót chốt pít-tông trong thanh nối phải được thực hiện bởi nhân viên được đào tạo bài bản.Ngoài ra máy móc đặc biệt là cần thiết.Để biết thêm thông tin tham khảo đại lý ủy quyền của bạn.
Nếu cụm thanh kết nối (6), ống lót (8) và chốt pít-tông (7) được thay thế, hãy tham khảo Thông số kỹ thuật, "Thanh kết nối" để biết thêm thông tin.
Ống lót bôi trơn (8) cho chốt pít-tông (7) trong thanh truyền bằng dầu động cơ sạch.Bôi trơn lỗ cho chốt pít-tông trong pít-tông (4) bằng dầu động cơ sạch.
Đặt pít-tông (4) trên một bề mặt phù hợp với núm điều chỉnh hướng xuống dưới.Định vị thanh nối (6) có Dấu rèn (X) vào đầu vuông (14) trên pít-tông.Đảm bảo rằng rãnh (13) trên thanh kết nối ở đúng vị trí.Xem Minh họa 3.
Lắp chốt piston (7) vào piston (4).Lưu ý: Nếu không thể lắp chốt pít-tông bằng tay, hãy làm nóng pít-tông đến nhiệt độ 45° 5°C (113° 9°F).
Sử dụng Dụng cụ (A) để lắp các vòng tròn (5) vào lỗ chốt pít-tông trong pít-tông (4).Lưu ý: Đảm bảo rằng các vòng tròn được lắp vào các rãnh trong pít-tông.
Lắp vỏ ổ trục trên (9) vào thanh nối (6).Đảm bảo rằng vấu trượt cho vỏ ổ trục trên được lắp đúng vào rãnh (13) của thanh kết nối.
Lắp vỏ ổ trục dưới (10) vào nắp thanh truyền (11).Đảm bảo rằng vấu trượt cho vỏ ổ trục dưới được lắp đúng vào rãnh trên nắp thanh kết nối.
Không được để các thanh kết nối bị nứt gãy mà không lắp các nắp thanh kết nối.Lắp tạm thời nắp thanh kết nối (11) và bu lông (12) vào thanh kết nối
