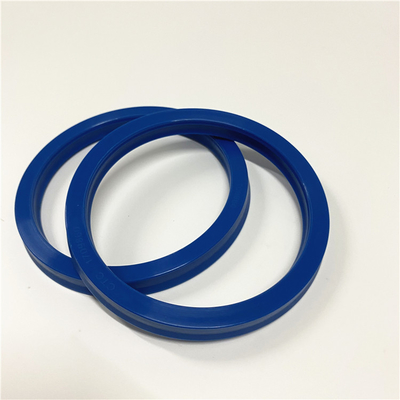

1709859 1915683 3E4189 3E4198 3E4190 1P4879 5J8275 8Q5877 8Q6011 9X7412 3E4220 3E4221 3E4229 3E4230 1709858 ROD SEAL CTC

Các mẫu thiết bị tương thích: 5J8275:

XE TẢI KHỐI D250D D40D
MÁY NẠP LƯNG BACKHOE 426B 426C 436 436B 436C 438B 438C 446 446B
MÁY ỦI 8S
MÁY XÚC 215 215B
CÔNG CỤ TÍCH HỢP IT38F IT38G
MÁY LẮP ĐẤT 836G
MÁY TẢI THEO DÕI 963 963B 963C 977K 977L
MÁY KÉO LOẠI D10N D7H D7R D8N
XE TẢI 789 793 793C 793D
MÁY NẠP BÁNH XE 936 936F 938F 938G 938G II 980C 980F 980F II 980G 980G II 988 G936

BÁNH XE CÀO 615 615C 621B 621E 627B 631B 631D 631E 633 633D 637D 637E
MÁY KÉO BÁNH XE 621E 627E 637D 641B

thủ tục loại bỏ
Bảng 1
công cụ bắt buộc
Dụng cụ Số bộ phận Bộ phận Mô tả Số lượng
A 9U-6198 Dụng cụ tiện trục khuỷu 1
B 230-6283 Chốt định thời (Trục khuỷu) 1
C 231-8849 Chốt định giờ (Bộ cân bằng) 1
Bộ kéo kết hợp D 1P-2320 1 Bắt đầu bởi:
Tháo chảo dầu động cơ.Tham khảo phần Tháo và lắp, "Chảo dầu động cơ - Tháo và lắp".
Tháo nắp trước.Tham khảo phần Tháo và lắp, "Nắp trước - Tháo và lắp".Lưu ý: Để tháo bộ cân bằng, động cơ phải được tháo ra khỏi máy.Động cơ phải được lắp đặt trên giá đỡ phù hợp và đặt ở vị trí đảo ngược.
Giữ tất cả các bộ phận sạch sẽ khỏi chất gây ô nhiễm. Chất gây ô nhiễm có thể gây mài mòn nhanh chóng và rút ngắn tuổi thọ của các bộ phận.
Phải cẩn thận để đảm bảo rằng chất lỏng được chứa trong quá trình thực hiện kiểm tra, bảo trì, thử nghiệm, điều chỉnh và sửa chữa sản phẩm.Hãy chuẩn bị sẵn sàng để thu gom chất lỏng bằng các vật chứa phù hợp trước khi mở bất kỳ ngăn nào hoặc tháo rời bất kỳ bộ phận nào có chứa chất lỏng. Vứt bỏ tất cả chất lỏng theo quy định và quy định của địa phương.
Sử dụng Công cụ (A) để xoay trục khuỷu sao cho pít-tông số một ở vị trí chính giữa trên cùng.
Hình minh họa 1 g01259627
Ví dụ điển hình
Lắp Dụng cụ (B) qua lỗ (X) ở vỏ trước.Sử dụng Công cụ (B) để khóa trục khuỷu ở đúng vị trí.
Hình minh họa 2 g01259635
Ví dụ điển hình
Tháo bu lông (3) và ống hút (2).
Tháo khớp ra khỏi ống hút.
Hình minh họa 3 g01252310
Ví dụ điển hình
Lắp Dụng cụ (C) vào bộ cân bằng (1).Đảm bảo rằng Dụng cụ (C) được lắp vào lỗ trên trục truyền động (5).
Gắn thiết bị nâng phù hợp vào bộ cân bằng (1).Hỗ trợ trọng lượng của bộ cân bằng.Bộ cân bằng nặng khoảng 23 kg (51 lb).
Tháo bu lông (4).Sử dụng thiết bị nâng để tháo bộ cân bằng.
Hình minh họa 4 g01259636
Không tháo chốt (6) và (7) trừ khi chốt bị hỏng.Lưu ý: Bộ cân bằng không phải là một mặt hàng có thể sửa chữa được.Bơm dầu động cơ và van xả dầu động cơ là những bộ phận duy nhất có thể sử dụng được của bộ cân bằng. Quy trình tháo gỡ
Tháo van xả dầu động cơ.Tham khảo phần Tháo và lắp, "Van xả dầu động cơ - Tháo và lắp".
Hình minh họa 5 g01344542
Tháo chốt (8) và trục (9).Tháo bánh răng dẫn hướng (10) và vòng đệm đẩy (11).
Hình minh họa 6 g01259631
Tháo đai ốc (12).Sử dụng Dụng cụ (D) để tháo bánh răng (13) khỏi trục của bơm dầu.Lưu ý: Không sử dụng chốt định thời để khóa bộ cân bằng nhằm nới lỏng đai ốc (12).
Tháo bu lông (14) và tháo nắp trước (15).
Tháo rôto ngoài (17) và tháo rôto trong (16).Lưu ý: Đánh dấu chiều quay của các cánh quạt.
