Thông tin chi tiết sản phẩm:
|
| Vật liệu: | NBR | Màu sắc: | Đen |
|---|---|---|---|
| Kích cỡ: | Kích thước tiêu chuẩn và tùy chỉnh | Màu sắc: | màu đỏ |
| Vật liệu: | EPDM | Tiêu chuẩn hoặc không tiêu chuẩn: | bơm thủy lực hoặc phớt dầu động cơ thủy lực |
| Làm nổi bật: | Bộ phớt dầu thủy lực 7X2710,Bộ phớt dầu thủy lực 2281779,Bộ phớt dầu thủy lực BD525257 |
||

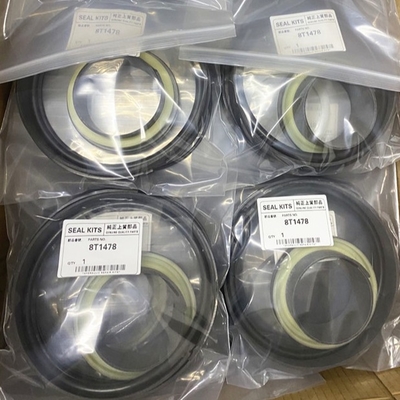

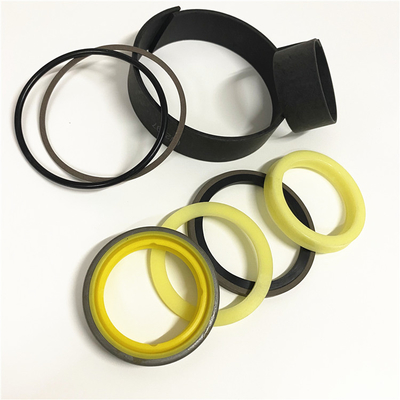

8T1379 8T1478 7X2710 KIT Seal 1895371 2281779 525257 8T1478 BD525257 cho
7X2710 - KIT-Seal 1895371 2281779 525257 8T1478 BD525257 cho ()
(1) Đường kính trục ... 1.5005 .0005 in.(38.113 0.013 mm)(2) Lắp vòng đệm với gờ hướng ra bên ngoài.(3) Đường kính trục ... 1.1806 .0003 in.(29.987 0.008 mm)(4 ) Mô-men xoắn cho bu-lông ... 32 5 lb.ft.(4,4 0,7 mkg)(5) Mô-men xoắn cho đai ốc trên bu lông giữ quạt ... 75 10 lb.ft.(10,4 1,4 mkg)(6) Mô-men xoắn cho đai ốc . .. 75 10 lb.ft.(10,4 1,4 mkg)(7) Mô-men xoắn cho bu lông ... 18 5 lb.ft.(2,5 0,7 mkg)(8) Đường kính trục ... 1,252 đến 1,253 in.(31,80 đến 31,83 mm)(9) Đường kính trục ... 1,1803 đến 1,1808 in.(29,980 đến 29,992 mm)(10) Đường kính trục ... 1,500 đến 1,501 in.(38,10 đến 38,13 mm)(11) Mô-men xoắn cho bu lông . .. 18 5 lb.ft.(2,5 0,7 mkg)(12) Mô-men xoắn cho bu lông ... 32 5 lb.ft.(4,4 0,7 mkg)
