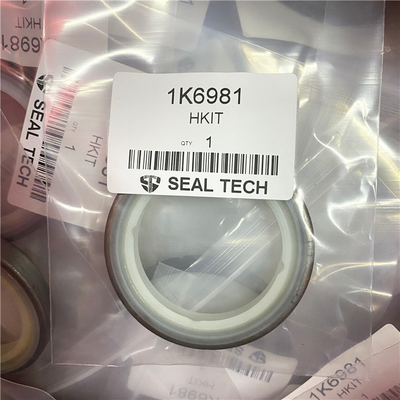

1K6981 8C9133 3081845 1672457 Miếng đệm gạt bụi Loại môi e 4J8980 8C9132 3081880 1672452

BACKHOE 931
MÁY NẠP LƯNG 426 428
MÁY ỦI 3S 4A 4S 6A 814S 824S
THÁCH THỨC 65
MÁY NẠP BÁNH XE NHỎ GỌN 910
CÔNG CỤ TÍCH HỢP IT12 IT18B
MÁY LẮP ĐẤT 816 826B
ĐỘNG CƠ LỚP HỌC 12G 130G 140G 14E 14G 16 160G 16G
ỐNG ỐNG 561C 561D 571G 572G 583K 594 594H
RIPPER 933 951

MÁY NẠP LƯNG 428
MÁY NẠP BÁNH XE NHỎ GỌN 910
CÔNG CỤ TÍCH HỢP IT12
NHẬT KÝ 227
ĐỘNG CƠ LỚP HỌC 120G 12G 130G 140G 14G 160G 16G
THEO DÕI MÁY NẠP TẢI 931B 931C 931C II
MÁY KÉO LOẠI D3 D3B D3C D4C D4C III D4H
MÁY KÉO 772
XE TẢI 769
BÁNH XE NẠP 936 950 950B G936
BÁNH XE TRƯỢT 508 518 528 528B
MÁY KÉO BÁNH XE 637E
MÁY LÉP ĐẤT 815 815B 825C
TRACK NẠP 931B 931C 941 943 951B 953 953C 955C 955H 955K 955L 973 977D 977H 977K 977L
MÁY KÉO LOẠI THEO DÕI D3B D4E D4E SR D4H D4H XL D5H D5M
MÁY XAY BÁNH XE 814 814B
BÁNH XE NẠP 920 930 930R 950 966C 966D 980 980B
MÁY CÀO BÁNH XE 613 613C 633
BÁNH XE TRƯỢT 518 528
MÁY KÉO BÁNH XE 613B 613C 657





Thông số kỹ thuật cho Máy bơm nước phụ 9Y-8909 Gp
Mục Qty Part Specifiion Mô tả
1 1 9X-4594 Lip Type Seal Không bôi trơn môi niêm phong.
4 1 166-4375 Seal Gp Sử dụng quy trình sau để cài đặt nhóm seal:
Chỉ sử dụng nước sạch hoặc P-80 để bôi trơn các bộ phận.
Dụng cụ lắp phớt là một phần của nhóm phớt thay thế.
1. Sử dụng công cụ lắp vòng đệm bằng áp lực tay để lắp vòng đệm cao su (2) và vòng gốm (3) như một bộ phận vào cụm vỏ máy bơm.
2. Tháo lò xo ra khỏi cụm phốt.
3. Sử dụng công cụ lắp vòng đệm bằng áp lực tay để lắp nhóm vòng đệm vào trục cho đến khi các mặt vòng đệm tiếp xúc nhẹ.
4. Lắp lò xo vào cụm phốt.

Lưu ý: Việc thỉnh thoảng rò rỉ một lượng nhỏ chất làm mát từ lỗ thoát nước không phải là dấu hiệu hỏng phốt bơm nước.Rò rỉ là hiện tượng bình thường để đảm bảo bề mặt của phốt máy bơm nước được bôi trơn thích hợp.Thay thế máy bơm nước nếu quan sát thấy rò rỉ quá mức từ lỗ thoát nước trong vỏ máy bơm nước.
Hình minh họa 1 g01030503
Xác định hướng của bu lông cho kẹp ống cho mục đích lắp đặt.Nới lỏng các kẹp ống (1) và (2).Trượt ống từ nắp (4).
Tháo bu lông (3) và nắp (4).
Hình minh họa 2 g01030504
Tháo các bu lông (6) khỏi vỏ trước.Tháo bơm nước (5) .
Hình minh họa 3 g01030505
Tháo vòng đệm chữ O (7) khỏi máy bơm nước.
B - - Khe hở giữa bánh công tác và nắp máy bơm nước là 0,5000 0,4925 mm (0,01968 0,01939 inch).
C - - Khoảng cách từ cánh quạt đến mặt của cụm vỏ máy bơm là 31,6526 0,4425 mm (1,24616 0,01742 inch).
5 1 149-5462 Vòng đệm chữ O Trước khi lắp ráp, bôi trơn nhẹ lỗ khoan bằng glycerin hoặc chất tương đương được phê duyệt.
6 1 212-8180 Trục truyền động máy bơm Là chất bôi trơn bằng một màng mỏng dầu động cơ sạch trước khi ấn bánh công tác vào trục.Phần cuối của trục phải bằng phẳng với mặt của bánh công tác trong khoảng 0,00 đến 0,30 mm (0,000 đến 0,012 inch).
7 1 Vòng đệm chữ O 5H-6734 Trước khi lắp ráp, bôi trơn nhẹ lỗ khoan bằng glycerin hoặc chất tương đương được phê duyệt.
8 4 0S-1594 Mô-men xoắn bu-lông tới 35 5 N m (26 4 lb ft).
9 1 Vòng đệm chữ O 3D-2824 Trước khi lắp ráp, bôi trơn nhẹ lỗ khoan bằng glycerin hoặc chất tương đương được phê duyệt.
10 1 Bộ điều hợp 7G-8478 Mô-men xoắn tới 100 10 N m (75 7 lb ft).
11 3 9S-8752 Mô-men xoắn đai ốc đầy đủ đến 27 4 N m (239 35 lb in).
