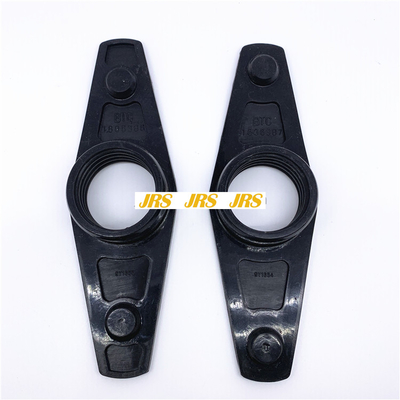

9Y1655 9Y1654 1606387 1606386 D7 D8 D9 D12 LIFT TIFT CHỈ ĐẠO 966C cho con dấu xi lanh thủy lực của bộ nạp

9Y1655 9Y1654 1606387 Phốt xi lanh thủy lực cho 966C

9Y1655 9Y1654 1606387 1606386 D7 D8 D9 D12 LIFT TIFT CHỈ ĐẠO 966C cho con dấu xi lanh thủy lực của bộ nạp

9Y1655 SEAL-END TANK phần 16G, 3176B, 621E, 621F, 623E, 623F, 627E, 627F, 631E, 633E II, 637E, 65, 65C, 69D, 75, 75C, 75D, 769D, 771D, 777B, 784B, 785 , 785B, 789, 793, 793B, 793C, 814B, 916, 926, 936, 950B, 950F, 966D, 966F, 9... DẤU

Chi tiết nhanh về Bộ dụng cụ làm kín xi lanh thủy lực

Kích thước: tùy chỉnh

Số mô hình: Tùy chỉnh

Tên sản phẩm: Bộ phớt xi lanh chịu dầu vòng piston thủy lực

Loại: bộ con dấu

Chất liệu: cao su

Màu sắc: vàng, xanh lá cây, đen, cam

Trung bình: dầu bôi trơn, mỡ, nước, v.v.

Nhiệt độ: - 35~220°C

Áp suất: 0 ~ 0,05MPa

Appliion: xi lanh

Bộ xi lanh thủy lựcSự miêu tả

Bộ dụng cụ đóng dấu.Trong thế giới Hậu mãi, bộ dụng cụ làm kín tùy chỉnh là một số thành phần chính trong các bộ phận khác nhau.Trong số những người mua các loại phụ tùng này có các nhà sản xuất xe công nghiệp, thiết bị thủy lực và thiết bị khí nén.

đặc điểm kỹ thuậtcủa Bộ dụng cụ làm kín xi lanh thủy lực

GK9001V Phù hợp với miếng đệm lõi gấp 9Y1655 Chất liệu Viton
Các bộ phận hậu mãi đáng tin cậy Tên của chúng tôi nói lên tất cả các số OEM được cung cấp chỉ để tham khảo.Vui lòng xác minh độ vừa vặn trước khi đặt hàng.||Kho thay đổi tùy theo kho - Vui lòng tham khảo Thời gian giao hàng ước tính để biết thông tin vận chuyển chính xác nhất ||Xin lưu ý: Một số danh sách sử dụng hình ảnh chứng khoán để tham khảo và có thể khác với sản phẩm thực tế.||Bộ phận hậu mãi này được sản xuất để đáp ứng hoặc vượt quá thông số kỹ thuật của nhà sản xuất (OEM).||Trả lại dễ dàng được cung cấp trên hầu hết các mặt hàng

Hình minh họa 1 g06135767
Bảng 1
Specifiion cho 488-5894 Máy bơm nước Gp
Mục Qty Part Specifiion Mô tả
B 1 336-2212 Phốt máy bơm nước Chiều cao của cụm phốt máy bơm nước sau khi lắp đặt là 9,90 0,38 mm (0,390 0,015 inch).
1 1 229-5472 Mô-men xoắn Locknut vòng bi tới 300 30 N m (221 22 lb ft).
Sử dụng quy trình sau để siết chặt các vít định vị cho đai ốc hãm ổ trục:
1. Siết chặt các vít định vị theo kiểu 180 độ đến 4,00 1,25 N·m (35,40 11,06 lb in).
2. Một lần nữa, siết chặt các vít định vị theo kiểu 180 độ đến 7,2 0,2 ​​N·m (63,7 1,8 lb in).
2 1 493-9610 Bánh công tác Lỗ trong bánh công tác cho trục mới là 25,344 0,012 mm (0,9978 0,0005 inch).
3 1 493-9609 Đường kính trục bơm của trục bơm cho bánh công tác là 25,400 đến 25,410 mm (1,0000 đến 1,0004 inch).
Bôi trơn nhẹ trục bằng dầu động cơ sạch trước khi ấn bánh công tác vào trục bơm.
Trong quá trình lắp ráp, trục máy bơm phải ngang bằng với mặt bánh công tác trong khoảng 0,15 mm (0,006 inch).
4 1 9S-8007 Mô-men xoắn cắm tới 8 1 N m (71 9 lb in).
5 1 235-4645 Phớt kiểu môi Trong quá trình lắp ráp, hãy lắp khô phớt kiểu môi vào vỏ máy bơm.Lắp vòng đệm kiểu môi trong vòng 2 phút sau khi đã tháo vòng đệm kiểu môi ra khỏi ống vận chuyển.Sử dụng đúng công cụ cài đặt.Không dùng lực tay để lắp phớt máy bơm nước.
6 1 4N-1230 Bôi trơn vòng đệm chữ O bằng chất bôi trơn cao su P-80 hoặc 5P-3975.
C - - Khoảng cách giữa bánh công tác và vỏ máy bơm là 14,3 mm (0,56 inch).
