Quy trình loại bỏ
Bảng 1
Công cụ cần thiết
Số phần công cụ Mô tả phần Qty
A - Điện dẫn đường
5/8 - 18 NF x 7 inch 1
Giữ tất cả các bộ phận sạch khỏi chất gây ô nhiễm. Các chất gây ô nhiễm có thể gây mòn nhanh và rút ngắn tuổi thọ của các bộ phận.
Hình minh họa 1 g01255615
Loại bỏ một trong các nút (1). cài đặt công cụ (A).
Hình minh họa 2 g01255608
Loại bỏ các cuộn còn lại (1). Loại bỏ tấm (2). Loại bỏ pulley (3). Loại bỏ bộ đệm rung (4) từ bộ điều hợp (5)
Tháo bộ điều hợp (5) khỏi trục trục.
Loại bỏ công cụ (A) khỏi trục trục.Quá trình lắp đặt
Bảng 2
Công cụ cần thiết
Số phần công cụ Mô tả phần Qty
A - Điện dẫn đường
5/8 - 18 NF x 7 inch 1
B 4C-5593 Hợp chất chống bắt giữ -
Giữ tất cả các bộ phận sạch khỏi chất gây ô nhiễm. Các chất gây ô nhiễm có thể gây mòn nhanh và rút ngắn tuổi thọ của các bộ phận.
Kiểm tra kỹ lưỡng bộ đệm nhớt để tìm dấu hiệu rò rỉ hoặc dấu hiệu bị hư hỏng.Điều này có thể ảnh hưởng đến hoạt động của bộ đệm nhớt.
Hình minh họa 3 g01255608
Lắp đặt công cụ (A) trong trục trục.
Lắp đặt bộ điều hợp (5) và bộ giảm rung (4) trên Công cụ (A).
Lắp đặt pulley (3) trên Tooling (A).
Lắp đặt tấm (2) trên công cụ (A).
Áp dụng công cụ (B) cho các bu lông (1). Lắp đặt các bu lông (1).
Số phần: 1231943, 1422633, 8C9127, 6J6736, 1400234, 8C9121, 6J7167, 1232048, 3G1259, 7Y4630, 1505885, 8C9128, 8J6070, 1231983, 1306056, 8C9129

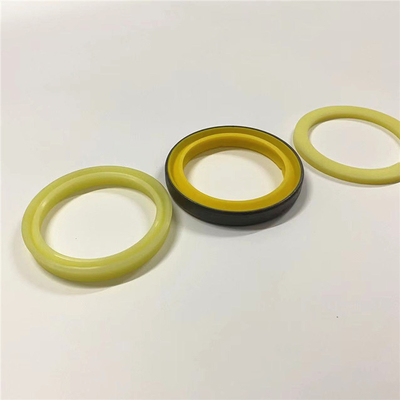

Từ khóa: Hydraulic Cylinder Seal, Fits CAT Excavator Loader
Mô tả sản phẩm:
giới thiệu các con dấu xi lanh thủy lực chất lượng cao của chúng tôi, được thiết kế đặc biệt để phù hợp với máy đào và tải CAT. Những con dấu này tương thích với một số số phần thường được sử dụng bao gồm 1231943,1422633, 8C9127, 6J6736, 1400234, 8C9121, 6J7167, 1232048, 3G1259, 7Y4630, 1505885, 8C9128, 8J6070, 1231983, 1306056 và 8C9129.Các con dấu này đảm bảo hiệu suất tối ưu cho các xi lanh thủy lực trong máy đào và tải CAT.
Đặc điểm chính:
- Hiệu suất niêm phong đáng tin cậy: Niêm phong xi lanh thủy lực của chúng tôi cung cấp hiệu suất niêm phong đáng tin cậy,ngăn ngừa rò rỉ hiệu quả và duy trì hiệu quả hệ thống thủy lực tối ưu cho máy đào và tải CAT.
- Tương thích rộng rãi: Được thiết kế để phù hợp với một loạt các mô hình máy đào và tải CAT, các con dấu này cung cấp khả năng tương thích đa năng, đảm bảo phù hợp với các thiết bị khác nhau.
- Sức bền và lâu bền: Được chế tạo bằng vật liệu chất lượng cao, các con dấu này được xây dựng để chịu được các điều kiện hoạt động đòi hỏi khắt khe, đảm bảo độ bền và tuổi thọ lâu dài.
- Tăng hiệu quả hoạt động: Thiết kế tiên tiến và công nghệ niêm phong của các niêm phong này góp phần cải thiện hiệu quả hệ thống thủy lực,nâng cao năng suất tổng thể của máy đào và tải CAT.
- Dễ cài đặt và thay thế: Các con dấu này được thiết kế để dễ dàng cài đặt và thay thế, giảm thiểu thời gian ngừng hoạt động và tối đa hóa hiệu quả hoạt động.
Thông số kỹ thuật:
- Thành phần vật liệu: [Chỉ định chi tiết vật liệu]
- Khả năng tương thích: Được thiết kế để phù hợp với các mô hình máy đào và tải CAT.
Bao bì:
Các niêm phong xi lanh thủy lực của chúng tôi được đóng gói cẩn thận để đảm bảo vận chuyển và lưu trữ an toàn, cung cấp sự bảo vệ chống lại thiệt hại hoặc ô nhiễm tiềm tàng.
