2450613 2450614 2450617 2450619 2450620 2456815 2456817 2456818 2456819 2456820 2456821 2456822 2456823 2456824 2456825

2450613 2450614 2450617 2450619 2450620 2456815 2456817 2456818 2456819 2456820 2456821 2456822 2456823 2456824 2456825

BỘ KÍN DẤU---

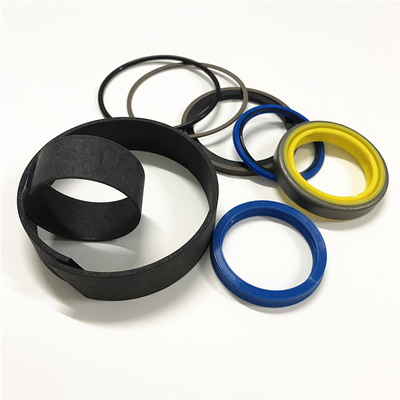

BOOM CYL SEAL KIT.BỘ KIT DẤU CÁNH TAY CYL.BUCKET CYL SEAL KIT
BỘ KÍN BƠM CHÍNH.BỘ KÍN BƠM THỦY LỰC .BỘ KÍN VAN PIOLVE.
BƠM BƠM BƠM KIT KIT VAN SEAL KIT .PUMP PLUNGE SEAL KIT .
.KIỂM KÍN VAN ĐIỀU KHIỂN.SWING MOTOR SEAL KIT .. TRAVEL MOTOR SEAL KIT .
ADJ CYL SEAL KIT.TRUNG TÂM JIONT KIT BREAKER SEAL KIT

Con dấu dầu --TC TB TCV TCN DB DC DCY TC4Y ISPID BABSL

Con dấu piston :SPGW SPGO SPG SPGA NCF ODI OSI OUIS OHM OKH DAS , OK SELA OUY D-8

Thanh niêm phong:IDI IUH ISI IUIS D-2 D-3 D-6
　
Con dấu U:UPI UPH USH USI V99F V96H UN

Con dấu đánh bóng:HBTS HBY HBTTS D-14

Con dấu gạt nước:DKB DKBI DKBI3 DKBZ DKI , DWI DKH DWIR DSI LBI LBH VAY DH ME-2 ME-8

Đeo nhẫn:WR KZT RYT

　
Con dấu quay:ROI D-14 SPN

Vòng dự phòng :N4W BRT-PTFE BRT-NYLON BRT2 BRT3 BRT-G BRT-P BRN2 BRN3

Vòng chữ O:Bộ Oring Dòng P Dòng G Dòng AS Dòng S Dòng M 1.5 Dòng M 2.0 Dòng M 1.9Dòng M 2.4

Dòng M 3.0 Dòng M4.0

Con dấu piston :SPGW SPGO SPG SPGA NCF ODI OSI OUIS OHM OKH DAS , OK SELA OUY D-8

Thanh niêm phong:IDI IUH ISI IUIS D-2 D-3 D-6

van đẩy Phốt dầu nổi Ống lót phớt xi lanh thủy lực bộ phớt xi lanh

Hình minh họa 1 g02812678
Bảng 1
Specifiion cho 338-3523 Bộ tăng áp Gp
Mục Qty Part Specifiion Mô tả
1 4 268-2960 Clamp As Sử dụng quy trình sau để siết chặt cụm kẹp:
1. Trước khi lắp ráp, bôi chất chống kẹt đồng Loctite C5A lên ren và bề mặt ổ trục.
2. Mô-men xoắn tới
12,4 đến 14,7 N·m (109,7 đến 130,1 lb in).
3. Gõ nhẹ xung quanh cụm kẹp.
4. Một lần nữa mô-men xoắn để
12,4 đến 14,7 N·m (109,7 đến 130,1 lb in).
2 4 Kẹp vòng 6L-3005 Sử dụng quy trình sau để siết chặt vòng kẹp:
1. Mô-men xoắn tới
7,5 1,0 N·m (66,4 8,9 lb in).
2. Gõ nhẹ xung quanh kẹp vòng.
3. Một lần nữa mô-men xoắn để
7,5 1,0 N·m (66,4 8,9 lb in).
3 16 5P-7128 Bu-lông nhiệt độ cao Trước khi lắp ráp, bôi chất chống kẹt đồng Loctite C5A lên các ren và bề mặt ổ trục.
4 16 2N-2766 Locknut Mô-men xoắn để
55 5 N·m (41 4 lb ft).
5 4 9N-2038 Kẹp Tua-bin Như Sử dụng quy trình sau để siết chặt cụm kẹp tua-bin:
1. Trước khi lắp ráp, bôi chất chống kẹt đồng Loctite C5A lên ren và bề mặt ổ trục.
2. Mô-men xoắn tới
12,4 đến 14,7 N·m (109,7 đến 130,1 lb in).
3. Gõ nhẹ xung quanh cụm kẹp tua-bin.
4. Một lần nữa mô-men xoắn để
12,4 đến 14,7 N·m (109,7 đến 130,1 lb in).
